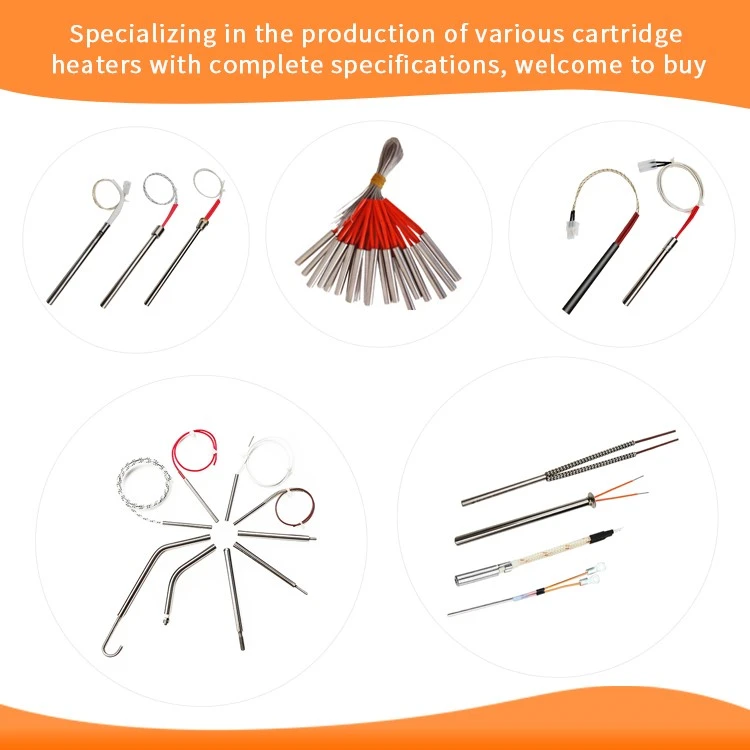

Прихована наука за простим картриджним нагрівачем

На морозі працює машина. Ущільнення не встановлюється, температура форми не стабільна або пластик не плавиться належним чином. Терморегулятор або термопара часто перше, що спадає на думку. Але інколи, після всієї роботи з усунення проблеми, основною проблемою є картриджний нагрівач, який є маленькою циліндричною частиною, прихованою всередині блоку. Це може здатися простою металевою трубкою з двома дротами, але всередині цієї простої форми є багато складної техніки. Щоб отримати максимальну віддачу від стандартного картриджного нагрівача 220 В, який є робочою конячкою, вам потрібно знати, як він був розроблений. Це допоможе вам отримати від нього максимальну користь, переконатися, що він працює, і скоротити дорогі промислові простої.

Основна ідея: від електрики до тепла, яке контролюється
Картриджний нагрівач працює за принципом Джоулева нагріву. Акуратно загорнута котушка дроту з високим-опором, як правило, зі сплаву нікель-хром (NiCr), як-от інконель, нагріває всередині. Через цей дріт пропускається електрика, коли подається стандартна напруга 220 В. Природний опір дроту перетворює цю електричну енергію прямо в тепло, тобто теплову енергію. Ідея проста, але справжня проблема полягає в тому, щоб контролювати це інтенсивне, обмежене тепло, щоб воно не знищувалось і могло бути передане цільовому застосуванню швидко й ефективно протягом тривалого періоду часу.


Важлива роль ізоляції та теплопередачі
Дріт опору не просто бовтається в металевій оболонці. Якби це сталося, повітряні проміжки призвели б до швидкої та нерівномірної зміни температур, що призвело б до швидкого окислення та вигоряння дроту. Справжнім інженерним дивом є речовина, яка оточує котушку: порошок оксиду магнію (MgO), дуже щільно упакований. Цей керамічний порошок виконує дві важливі функції. По-перше, він запобігає короткому замиканню проводу під напругою та заземленої зовнішньої металевої оболонки (зазвичай із нержавіючої сталі, інколою або латуні), будучи чудовим електричним ізолятором. По-друге, і не менш важливо, MgO є дуже хорошим теплопровідником, коли він щільно упакований. Він створює важливий канал, який відводить тепло від крихкого дроту та направляє його до оболонки, яка потім направляє його до металевого блоку або форми навколо нього.

Процес обтиску для виготовлення речей з точністю

Процедура обкатки (або прокатки) під час виробництва визначає, наскільки добре та як довго буде працювати картриджний нагрівач. Потім все це протягується через матрицю або прокатується, що робить його набагато меншим у діаметрі. Це робиться після того, як котушка опору буде відцентрована в оболонці та заповнена порошком MgO. Це стиснення робить заповнення MgO більш щільним, позбавляючись від повітряних проміжків. Хороший картриджний нагрівач матиме дуже високу щільність MgO, зазвичай понад 90% від теоретичного максимуму. Ця товста упаковка зменшує тепловий опір, завдяки чому тепло легко переходить від дроту до оболонки. Це дозволяє нагрівачу працювати з потужністю, для якої він був розроблений, не створюючи «гарячих точок» всередині, які пошкоджують провід. З іншого боку, погано виготовлений нагрівач із меншою щільністю заповнення не розподілятиме тепло рівномірно, передаватиме тепло менш ефективно та служитиме набагато менше, оскільки дріт перегрівається в ізольованих кишенях.

Вибір правильного обігрівача: все залежить від ватної потужності
Знаючи цю внутрішню науку, стає зрозуміло, що вибір нового обігрівача — це більше, ніж просто відповідність його розміру та напрузі. Щільність ват, або кількість ват, втрачених на квадратний дюйм площі поверхні оболонки нагрівача, є найважливішим фактором. Це прямий спосіб вимірювання теплового навантаження, яке зазнає нагрівач.

Щільність ват від низького до середнього (15–40 Вт/дюйм²): це добре для таких речей, як нагрівання форм або валиків, де тепло передається у велику термічну масу, щоб воно рівномірно розподілялося, а температура поверхні оболонки знижувалася.

Висока щільність ват (40–70+ Вт/дюйм²): необхідна для застосувань, які потребують швидкого циклу або де простір дуже обмежений, як-от у гарячих форсунках або ущільнювальних планках. Ці нагрівачі потребують найкращого ущільнення MgO та, як правило, унікальних оболочних сплавів, щоб справлятися з високим тепловим навантаженням, не виходячи з ладу занадто швидко.

Висновок: проектування для використання
Отже, картриджний обігрівач - це не просто елемент базової комплектації. Це теплотехнічний гаджет, який був ретельно розроблений. Опірний сплав, щільність ізоляції MgO, матеріал оболонки та відповідна щільність у ватах разом визначають, наскільки добре він працює та як довго він служить. Якщо картриджний нагрівач на 220 В перестає працювати або працює не так добре, як міг би, це може бути тому, що наукові обмеження дизайну нагрівача не відповідають потребам застосування. Зрештою, найкращий спосіб нагріти щось — це знайти рішення, яке відповідає конкретним потребам промислового процесу, який він обслуговує, використовуючи приховану науку, що стоїть за нагрівачем.
